Als renommierter Lecktestgerätehersteller ist APT der perfekte Ansprechpartner für Dichtheitsprüfungen und Leckageortungen. Das deutsche Unternehmen bietet seinen Kunden verschiedene Systeme für die Dichtheitsprüfung mit Luft und weitere technische Lösungen. Das Dichtheitsprüfgerät der Serie PMD05 basiert auf dem bekannten Gerät der Serie PMD02, welches weltweit bereits über 1000 Mal eingesetzt wurde und sich in der industriellen Prüftechnik fest als Lecksuchgerät etabliert hat. Insbesondere die hohe Flexibilität und die Robustheit in Kombination mit einer unkomplizierten Bedienbarkeit haben zum Erfolg des Dichtheitsprüfgeräts beigetragen. Es kann vielseitig sowohl für manuelle als auch vollautomatische Prüfungen genutzt werden. Mögliche Anwendungen sind unter anderem alle Druckluftprüfungen mit Vakuum oder Druckluft als Testmedium sowie Dichtheitsprüfungen von Metall- und Kunststoffteilen.

Dichtheitsprüfgerät für die Druckluft-Leckageortung

Das PMD05 eignet sich für die Prüfung der Dichtheit an Hohlkörpern, beispielsweise Motoren, Pumpen oder Getriebe. Die Vielzahl an Prüfprogrammen, bis zu 100 verschiedene, sorgt nicht nur für eine hohe Flexibilität, sondern auch dafür, dass Sie das Dichtheitsprüfgerät individuell an Ihre spezifischen Prüfaufgaben anpassen können. Ob kleine oder große Prüfvolumen, die vielfältigen Optionen ermöglichen eine präzise und schnelle Durchführung aller Prüfaufgaben für Vakuumbereiche bzw. bis zu 10 bar Überdruck.

Folgende Verfahren und Spezifikationen stehen zur Verfügung:

• ein Prüfkanal
• Überdruck 100kPa, 600kPa, 800kPa, 1000kPa und Unterdruck (->  Prüfluftbedingungen)
• Relativdruck-Technik, Differenzdruck-Technik, Massestrom-Überström-Technik (verschiedene Messbereiche und Auflösungen)
  Staudruck-Prüftechnik, Durchgangs-Prüftechnik (-> Verfahren)
• fernsteuerbar über Signal-Schnittstelle (Standard), SDI-Telegramme (->  mehr Info) ,  ProfiNet und/oder Ethernet (Optionen)

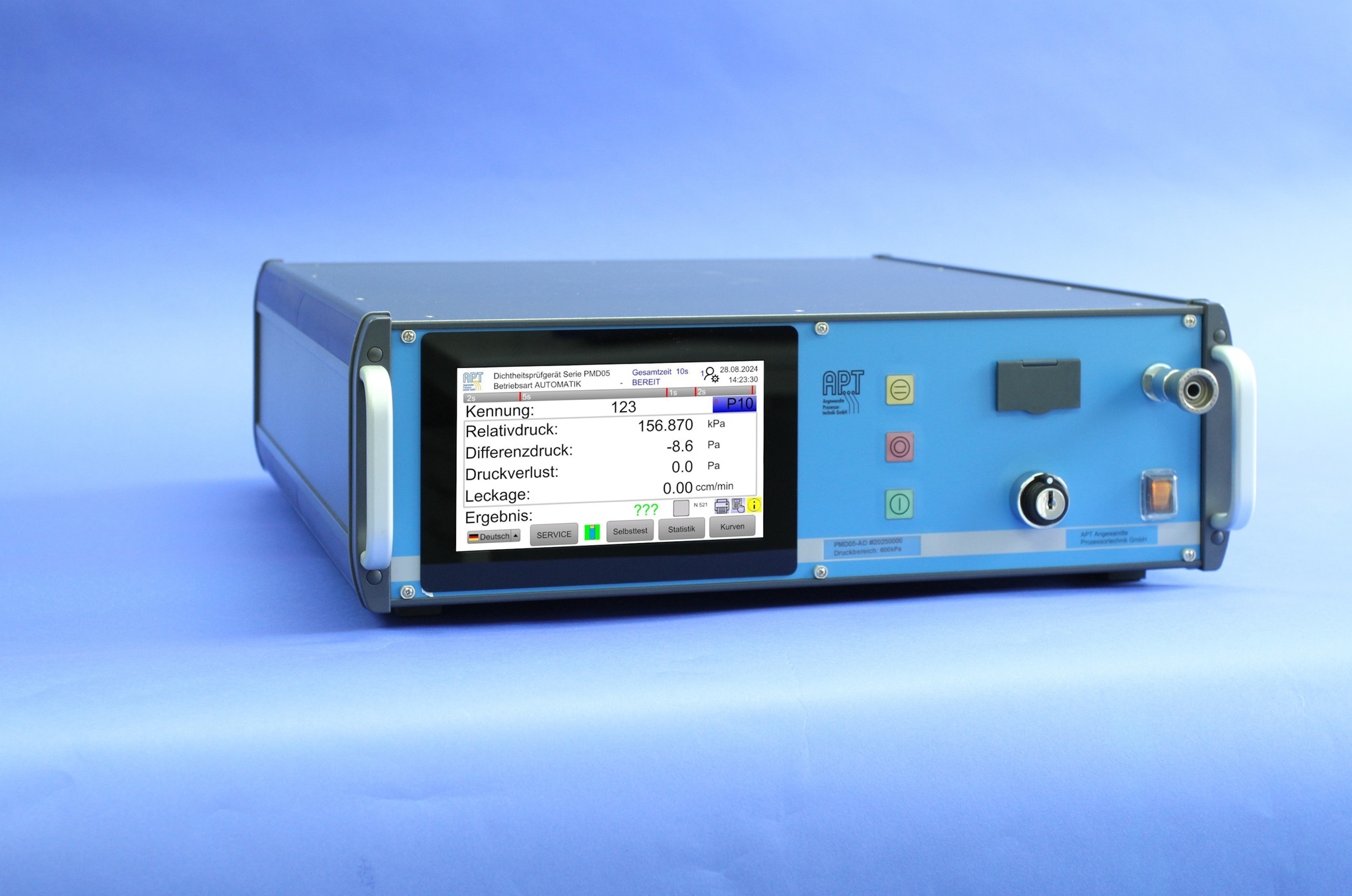

• 7" Touch-Screen-Farbdisplay und Folienfront mit Statuslampen, Bedientasten und  Schlüsselschalter für die Bedienung
• 100 Prüfprogramme können im Gerät gespeichert werden
• Schnittstellen: unterschiedlich realisierbar (USB, RS232), USB-Stick,
  optional eine ProfiNet-Schnittstelle, optional eine Ethernet-Schnittstelle
• optionale Temperaturkompensation bei schwierigen Umweltbedingungen (->  mehr  Info)
• komfortable Parametrierung
• komfortable Analyse von Prüfaufgaben mittels der Software für Dichtheitsprüfgeräte (PMD02-ANALYZE)

Dichtheitsprüfgerät für Druckdifferenz- und Massestromverfahren

Lecktestgeräte der Serie PMD05 können sowohl für das Differenzdruck- als auch für das Massestromverfahren eingesetzt werden. Bei der Dichtheitsprüfung mittels Druckdifferenzmessverfahren wird der Prüfling mit Druck bzw. Vakuum beaufschlagt. Ändert sich der im Prüfling gemessene und bewertete Druck, sind Leckagen vorhanden. Dieses Verfahren ermöglicht einen automatisierten Prüfablauf für die Dichtheitsprüfung mit Luft. Die Messauflösung ist – anders als beim Relativdruckverfahren – in der Regel unabhängig vom Prüfdruck. Nachteil ist jedoch, dass thermische und elastische Änderungen am Prüfling das Messergebnis verfälschen können. Beim Massestromverfahren wird ebenfalls Druck bzw. Vakuum aufgeschlagen. Um dabei den Massestrom zu ermitteln, wird die durch mögliche Leckagen ein- und austretende Luft über einen thermischen Massendurchflussmesser nachgeführt. Die Sensorik ist zwar etwas empfindlich, ermöglicht aufgrund des verzögerungsfreien Messsignals aber eine sehr schnelle Prüfung.

Folgende Druckbereiche werden unterstützt:

Passendes Zubehör und Software-Pakete für Ihr Lecksuchgerät

Bei uns erhalten Sie außerdem sinnvolles Zubehör für Ihr Prüfgerät, mit dem Sie die Funktionalität weiter erhöhen können. Darunter zum Beispiel den Leckage-Kalibrator LK3P, ein universeller Durchfluss-Kalibrator zum Einrichten und Überprüfen, sowie viele weitere Zubehörkomponenten. Darüber hinaus halten wir verschiedene Software-Pakete für Sie bereit, mit denen Sie die Prüfergebnisse auf dem PC aufzeichnen, verwalten und auswerten können. Folgende Programme sind für das PMD05 Dichtheitsprüfgerät verfügbar:

PMD05-DATA: Parametrier-Software zur komfortablen Verwaltung und Änderung der Gerätedaten

PMD02-ANALYZE: Analyse-Software zur Aufzeichnung und Auswertung der Prüfergebnisse

PMD02-DATALOG: Datenlogger-Software als Datenserver für den PC zur Aufzeichnung von Prüfergebnissen

Sie benötigen für alle Software-Pakete einen Windows-PC mit einem aktuellen Windows-Betriebssystem. Jede Software unterstützt alle Varianten und Modelle der jeweiligen Serie.

APT berät bei der Auswahl des Prüfverfahrens und der Konfiguration des Dichtheitsprüfgeräts

Bei der Auswahl des geeigneten Prüfverfahrens gilt es einiges zu beachten. Dazu zählen beispielsweise die Art – Kunststoff, Metall etc. – und die Größe des zu prüfenden Volumens. Auch die zu erreichende Taktzeit und welche Grenzleckage sicher erkannt werden soll, sind unter anderem zu berücksichtigende Kriterien für die Auswahl des Prüfverfahrens. Wenden Sie sich an uns, um Fehlentscheidungen zu vermeiden: Mit unserem umfangreichen Erfahrungsschatz helfen wir Ihnen bei der Auswahl der richtigen Prüftechnik und bestimmten die optimale Kosten-Nutzen-Strategie für Ihren individuellen Anwendungsfall. Sie haben Fragen zum Dichtheitsprüfgerät PMD05, der Installation oder dem geeigneten Prüfverfahren? Wir unterstützen Sie mit spezifischem Know-how und umfassender Expertise auf dem Gebiet der Dichtheitsprüfung. Kontaktieren Sie uns und profitieren Sie von einer kompetenten Beratung!
